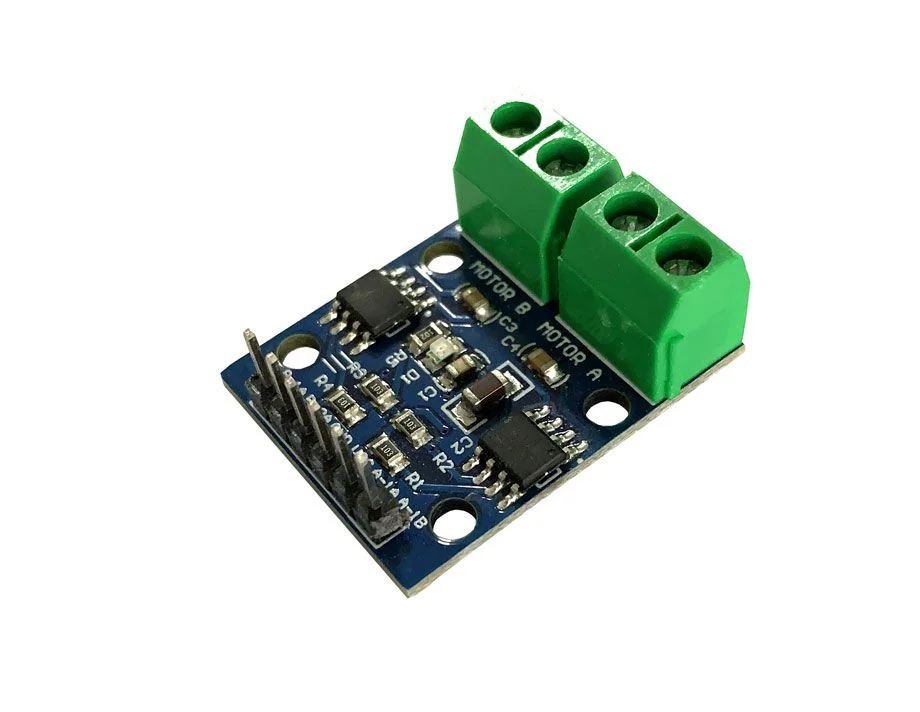

O módulo ponte H dupla L9110 permite controlar o sentido de rotação e velocidade (necessita PWM) de dois motores de corrente continua (DC/CC) ou um motor de passo de quatro fases. Este módulo pode controlar motores de até 12V e 800mA. É compatível com lógica TTL e CMOS.
Para usar este módulo, basta alimentar o módulo com a tensão de alimentação do motor, aplicar os pulsos de às 4 entradas de controle e conectar os terminais dos motores aos bornes.
Características:
- Baixa corrente de trabalho
- Tensão de alimentação: DC2.5-12V
- Cada canal tem 800mA saída de corrente contínua
- Pico de corrente de Saída: 1.5A~2A por porta (Somente pico, ou seja, breve)
- Tensão dos terminais de controle: 2.5~7.7 V
- Corrente dos terminais de controle: 500uA
- CMOS TTL compatível, pode ser conectado diretamente ao microcontrolador
- Pode controlar dois motores DC ou um motor de passo de duas fases (4 Fios)
- Tamanho aproximado: 27 x 21 mm
Pinagem:
- Pino VCC: Alimentação do módulo (Mesma tensão do motor até 12V)
- Pino GND: 0V
- Pino IA1: Entrada de controle do motor 1
- Pino IB1: Entrada de controle do motor 1
- Pino IA2: Entrada de controle do motor 2
- Pino IB2: Entrada de controle do motor 2
Itens Inclusos:
01 Módulo Ponte H Dupla L9110s
