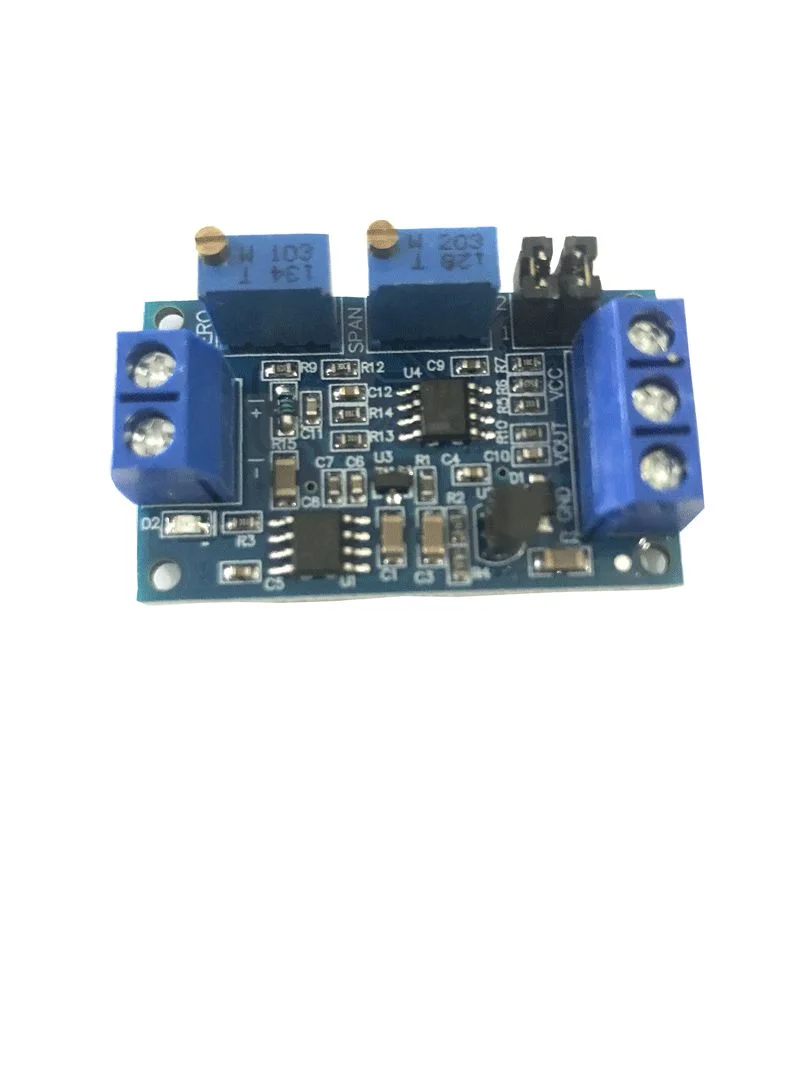

Módulo Conversor de Corrente para Tensão 4 ate 20Ma Para 0-3.3V / 5V / 10V

Módulo Conversor Corrente para Tensão 4-20mA para 0-3.3V/5V/10V. O Conversor de Corrente para Tensão XY10 é um dispositivo eletrônico de grande usabilidade, capaz de possibilitar a comunicação de sensores e atuadores industriais que operam com sinais de corrente na saída com microcontroladores Arduino, PIC e outros que trabalham com leituras de sinais de tensão. Ele recebe sinais de corrente 4mA (valor inicial) e 20mA (valor máximo) e transforma esses valores em sinais de tensão de 0 a 10V, possibilitando que o projetista defina por meio do potenciômetro ZERO a tensão de saída para 0V na corrente inicial desejada (4mA, por exemplo) e na sequência por meio do trimpot SPAN defina a tensão de saída conforme a corrente final (20mA, por exemplo).

O Conversor de Corrente para Tensão XY10 possui 4 pinos conectados por meio de jumpers para ajuste da tensão de saída, atuando da seguinte forma: para tensão de 2.5V é necessário que o pino 1 e 2 estejam abertos e os pinos 3 e 4 conectados, para tensão de 3.3V todos os pinos devem estar abertos, para 5V os pinos 1 - 2 e 3 - 4 devem estar conectados na respectiva ordem e para tensão de 10V os pinos 1 e 2 devem estar conectados e os pinos 3 e 4 abertos.

Para facilitar a conexão possui um par de bornes a parafuso para entrada de corrente (+/-) e um trio de bornes (GND e VCC para alimentação da placa e VOUT para tensão de saída), além de 4 perfurações para fixação em quaisquer superfícies.

Características:

• Conversor de Corrente para Tensão
• Regulador de Corrente para Tensão
• Possibilita a comunicação de sensores e atuadores industriais
• Converte sinais de corrente em tensão
• Permite a leitura de estímulos de corrente por microcontroladores
• Trimpots para ajuste
• Jumpers para definição da tensão de saída
• Borne duplo para entrada de corrente
• Borne triplo para alimentação e tensão da saída
• Perfurações para fixação
• Modelo: XY10
• Tensão de alimentação: DC 7V~35V (Tem que alimentar com tensão maior do que a tensão desejada na saída)
• Sinal de entrada: Corrente de 4 à 20mA
• Sinal de saída: Tensão 0~2.5V, 3.3V, 5V, 10V
• Dimensões (CxLxE): ~42x25x12mm
• Peso: 10g

Itens Inclusos:
01 Módulo Conversor Corrente para Tensão XY10
